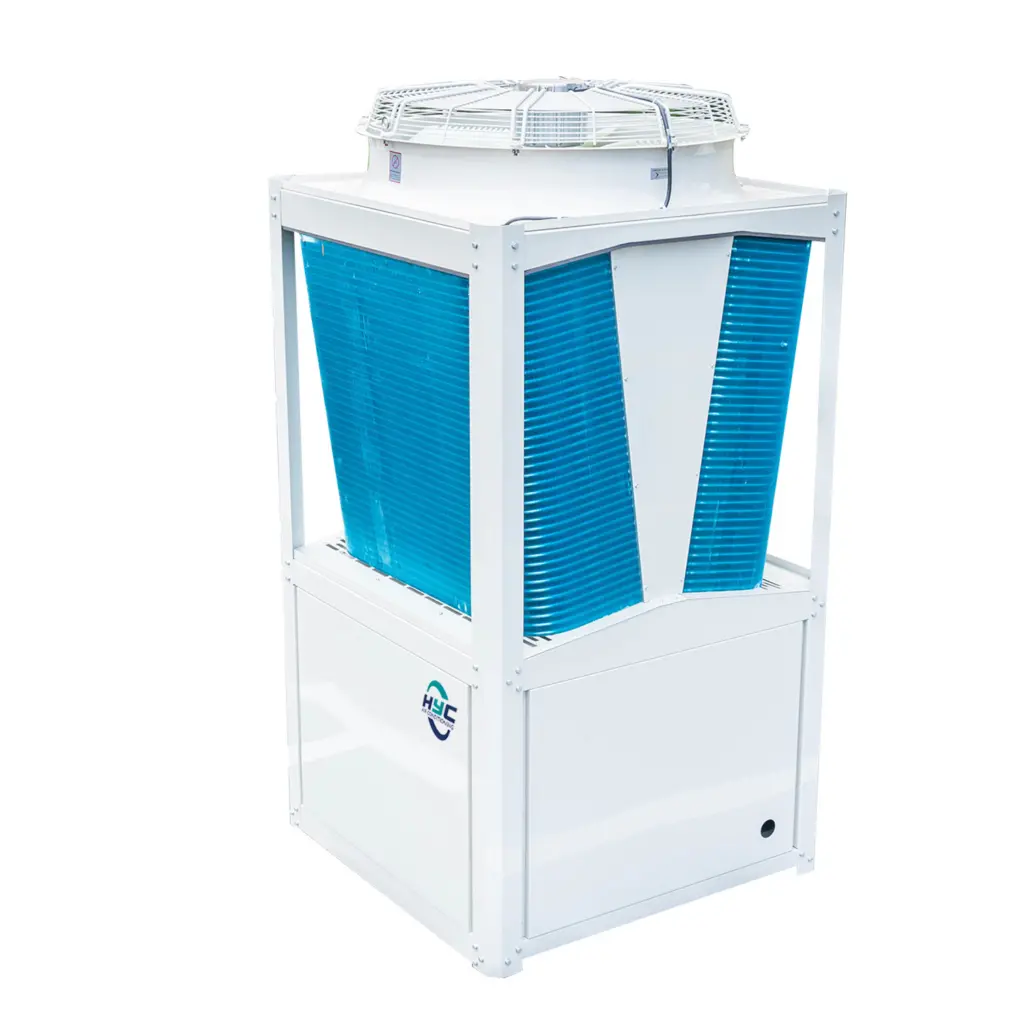

მინი ჩილერი

მინი ჩილერი კომპაქტური და ენერგოეფექტური გადაწყვეტილებაა მცირე და საშუალო ობიექტებისთვის. უზრუნველყოფს გაგრილებას და გათბობას წყლის საშუალებით.

Model		3.5	04	06	07	8.5	10	12	15
R410a (Non-inverter type)
Model		3.5	04	06	07	8.5	10	12	15
Power supply	/	380-415V/3Ph/50Hz
Cooling capacity	kW	12	14	21	25	30	35	40	50
Heating capacity	kW	13.8	16.5	24	27.5	33	38.4	46	56
Rated power input	kW	4.27	5.13	7.09	8.61	10.05	11.62	13.66	17.58
Compressor
Type		Hermetic scroll
Qty	/	1	1	1	1	1	1	1	2
Input power	kW	4.27	4.65	6.54	8.06	9.3	10.52	12.56	16.08
Running current	A	7.5	8.32	12.52	14.04	16.64	20.06	24.02	29.58
Axial fan qty	/	2	2	1	1	1	2	2	2
Expansion type	/	Electrical expansion
Evaporator
Type	/	Plate heat exchanger
Water flow	m3/h	2.1	2.4	3.4	4.3	4.8	6.2	6.9	8.6
Water pressure drop	kPa	33	36	36	38	42	50	52	52
Water pipe in/out	mm	DN25	DN25	DN32	DN32	DN32	DN32	DN32	DN40
Dimension
Length	mm	1250	1250	1600	1600	1600	2000	2000	2000
Width	mm	450	450	940	940	940	900	900	900
Height	mm	1180	1180	1080	1080	1080	1080	1080	1080
Net weight	kg	150	180	282	310	339	310	470	520
Noise	dB(A)	60	64	64	66	68	70	70	70

Model			2.5	03	04	4.5	05	06	6.5	07	08	09
R410a (DC inverter type)
Model			2.5	03	04	4.5	05	06	6.5	07	08	09
Rated cooling		kW	9	11	13.5	16	18	20	22	25	28	32
Rated heating		kW	10	12	14.5	17.5	20	22	24	27	30	34
Cooling power input		kW	2.73	3.43	4.46	5.07	5.81	6.57	7.50	7.65	9.05	10.76
Heating power input		kW	2.86	3.57	4.68	5.22	6.06	6.80	7.53	8.36	9.81	11.57
Cooling EER		－	3.30	3.21	2.91	3.16	3.10	3.04	2.93	3.27	3.09	2.97
Heating COP		－	3.50	3.36	3.10	3.35	3.30	3.23	3.19	3.23	3.06	2.94
IPLV		－	4.9	4.7	4.4	4.6	4.52	4.44	4.2	4.8	4.55	4.45
Power supply		－	220V/1PH/50Hz					380-415V/3Ph/50Hz
Compressor	type	－	DC inverter compressor
Compressor	qty	－	1	1	1	1	1	1	1	1	1	1
Fan	type	－	DC inverter axial fan
	qty	－	1	1	1	2	2	2	2	2	2	2
	input power	kW	0.1	0.1	0.1	0.1	0.1	0.1	0.7	0.7	0.7	0.7
Water pump	input power	kW	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	0.75	0.75
Water pump	current	A	1.8	1.8	1.8	1.8	1.8	1.9	1.9	1.9	1.9	1.9
Evaporator	type	－	Plate heat exchanger
Evaporator	water flow	m³/h	1.55	1.89	2.32	2.75	3.1	3.44	3.78	4.3	4.82	5.51
Water side pressure drop		kPa	17	19	22	24	27	31	27	30	30	33
Lift head		m	14	13	17	15	14	21	20	19	17	20
Water pipe connection		－	G1/Rc1					G1 1/4 Rc1 1/4
Dimension	LxWxH	mm	1000×400×1010			1000×400×1370				1100×400×1570
Net weight		kg	110	110	111	146	146	148	150	190	192	195

მახასიათებლები

კონსტრუქცია

პანელები და საყრდენი ჩარჩო დამზადებულია გალვანიზებული ფოლადისგან და დაფარულია პოლიესტერის ფხვნილის საღებავით, რაც უზრუნველყოფს სრულ დაცვას ატმოსფერული ზემოქმედებისგან.

ჰერმეტული კომპრესორი

აგრეგატებში გამოყენებულია მაღალი ეფექტურობის ჰერმეტულად დახურული კომპრესორები, ზეთის დაბრუნების ლუბრიკაციითა და რეზინის ანტივიბრაციული დამჭერებით.
გადახურებისგან დაცვის სენსორი, ფაზების მიმდევრობის რელე და ქეისის გათბობის ელემენტი ინტეგრირებულია სისტემაში, რაც ზრდის მის სანდოობასა და სტაბილურ მუშაობას.

აქსიალური ვენტილატორი

გარეთა როტორული ტიპის აქსიალური ვენტილატორები სამფაზიანი პირდაპირი ძრავით, დაბალი ხმაურით (8 პოლუსი), IP54 დაცვის კლასით და დაცვითი გამოსასვლელი გისოსით.

ევაპორატორი (ამაორთქლებელი)

ევაპორატორი წარმოადგენს მაღალი ეფექტურობის ფირფიტოვანი ტიპის თბომცვლელს, ქარხნულად იზოლირებული მოქნილი დახურული უჯრედის მასალით.

კონდენსატორი

კონდენსატორი დამზადებულია ლურჯი ფერის მექანიკურად გაფართოვებულ ჰიდროფილურ ალუმინის ფირფიტებში გატარებული შიდა ხრახნიანი სპილენძის უწყვეტი მილებით.

ჰიდრავლიკური წრე

ჰიდრავლიკური წრე შედგება გალვანიზებული მილებისგან და აღჭურვილია წყლის გამონადენის შეერთებით მილაკ-გარსაცმის თბომცვლელისთვის და ორმხრივი ფლანჯური შეერთებით, რაც ამარტივებს მონტაჟს ორივე მხრიდან.

ელექტრონული პანელი

ელექტრონული პანელი მოიცავს კომპრესორის კონტაქტორს, ვენტილატორის ძრავის კონტაქტორს, კომპრესორისა და ვენტილატორის დამცავ ავტომატებს, ფაზების მიმდევრობის რელეს და მიკროპროცესორს ფუნქციური დისპლეით (დისპლეი მხოლოდ ძირითადი/კომპლექსური აგრეგატებისთვის).
ავტომატური მუშაობა მნიშვნელოვნად ამცირებს ტექნიკური მომსახურების ხარჯებს.
