არხული ფანკოილი (Ducted Fan Coil Unit) : ხმაურის დაბალი დონითა და მაღალი ეფექტურობის თბომცვლელით

ფანკოილი არხული

წყალზე მომუშავე არხული ფანკოილის ტიპები:

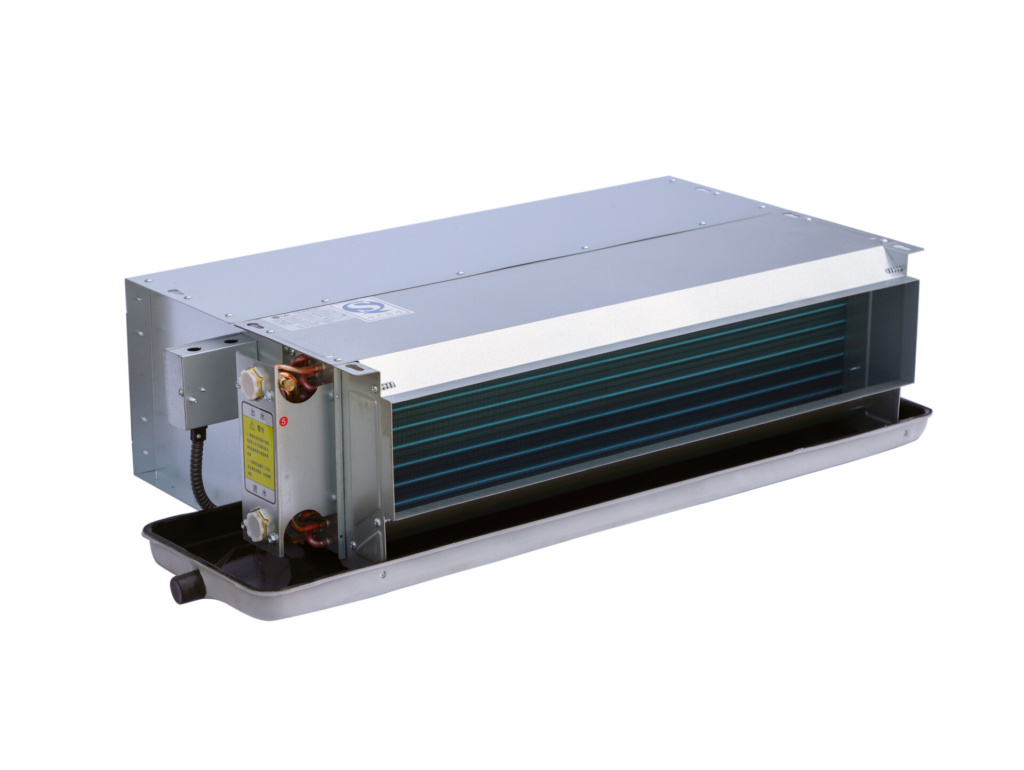

➡️ 2 მილოვანი

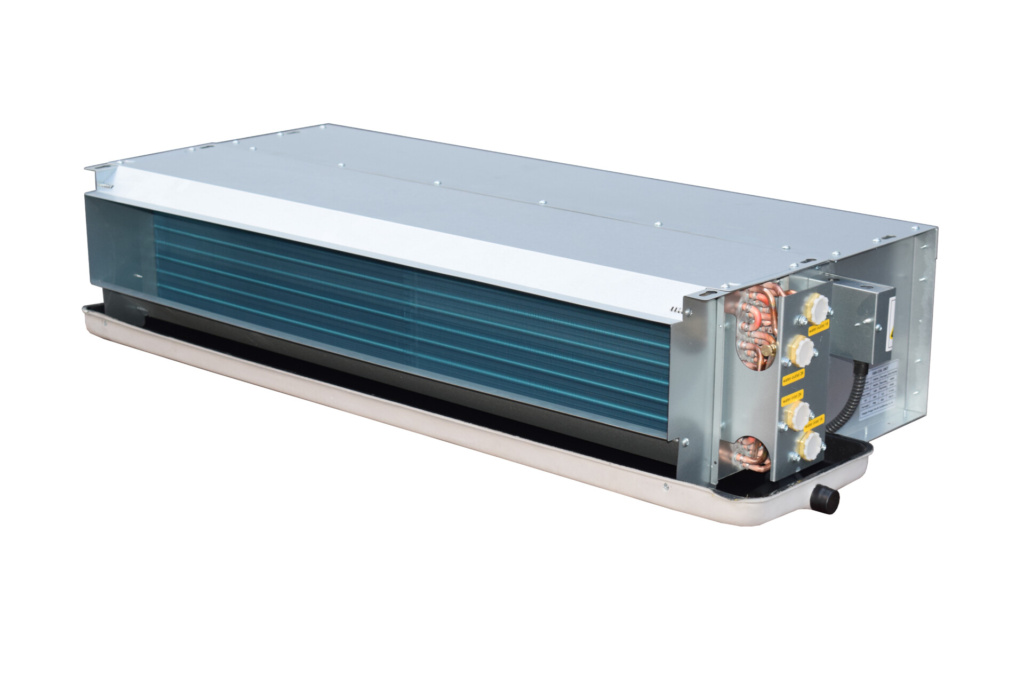

➡️ 4 მილოვანი

➡️ მაღალ წნევიანი არხული ფან კოილი

დეტალური მახასიათებლები იხილეთ სპეციფიკაციებში.

2pipe3row
Model			02	03	04	05	06	07	08	10	12	14
Air Flow	m3 /h	H	340	510	680	850	1020	1190	1360	1700	2040	2380
		M	255	383	510	638	765	895	1020	1275	1530	1785
		L	170	255	340	425	510	605	680	850	1020	1190
Cooling capacity	kW	H	1.90	2.85	3.80	4.75	5.68	6.92	7.35	9.20	10.92	12.74
		M	1.62	2.42	3.23	4.03	4.83	5,86	6.25	7.82	9.28	10.83
		L	1.24	1.85	2.47	3.08	3.69	4.48	4.78	5.98	7.10	8.28
Heating capacity	kW	H	2.85	4.27	5.69	7.11	8.53	10.71	11.03	13.78	16.53	19.09
		M	2.42	3.63	4.84	6.04	7.25	8.81	9.37	11.71	14.05	16.23
		L	1.85	2.78	3.70	4.62	5.54	6.73	7.17	8.96	10.75	12.41
Water flow	m3 /h		0.35	0.52	0.67	0.83	1.00	1.21	1.29	1.61	1.92	2.23
Water pressure drop	Kpa		9.3	12.3	18.4	21.6	32.5	39.5	39.5	28.5	38.00	44.5
Input power	W	12Pa	36	46	60	74	93	112	130	147	183	221
		30Pa	43	57	70	84	105	121	151	169	206	245
		50Pa	48	64	81	97	114	131	169	204	243	291
Fan qty	/		1	2					3		4
Power supply			220V/1Ph/50Hz(60Hz)
Noise	dB（A）	12Pa	37	39	41	43	45	46	46	48	50	52
		30Pa	40	42	44	46	47	48	48	50	52	54
		50Pa	42	44	46	47	49	50	50	52	54	56
Dimension	Length(mm)		660	760	860	960	1060	1160	1460	1460	1760	1960
	Width(mm)		470	470	470	470	470	470	470	470	470	470
	Height(mm)		236	236	236	236	236	236	236	236	236	236
Net weight	kg		14	17	19	21	22	27	31	33	39	42
Water pipe unit			DN20
Drain pipe			DN20

4pipe3+1row
Model			02	03	04	05	06	07	08	10	12	14
Air Flow	m3 /h	H	340	510	680	850	1020	1190	1360	1700	2040	2380
		M	255	383	510	638	765	895	1020	1275	1530	1785
		L	170	255	340	425	510	605	680	850	1020	1190
Cooling capacity	kW	H	1.90	2.85	3.80	4.75	5.68	6.92	7.35	9.20	10.92	12.74
		M	1.62	2.42	3.23	4.03	4.83	5,86	6.25	7.82	9.28	10.83
		L	1.24	1.85	2.47	3.08	3.69	4.48	4.78	5.98	7.10	8.28
Heating capacity	kW	H	1.61	2.16	2.97	3.23	4.01	4.54	5.31	6.20	7.44	8.59
		M	1.37	1.84	2.52	2.75	3.41	3.68	4.51	5.27	6.32	7.3
		L	1.05	1.41	1.93	2.10	2.60	2.95	3.45	4.03	4.84	5.58
Cooling water flow	m3 /h		0.35	0.52	0.67	0.83	1.00	1.21	1.29	1.61	1.92	2.23
Heating water flow	m 3 /h		0.14	0.19	0.26	0.28	0.35	0.40	0.46	0.54	0.65	0.75
Water pressure drop	Kpa		9.3	12.3	18.4	21.6	32.5	39.5	39.5	28.5	38.00	44.5
Input power	W	12Pa	37	52	62	76	96	112	134	152	189	228
		30Pa	44	59	72	87	108	121	156	174	212	253
		50Pa	49	66	84	100	118	131	174	210	250	300
Fan qty	/		1	2					3		4
Power supply			220V/1Ph/50Hz(60Hz)
Noise	dB（A）	12Pa	37	39	41	43	45	46	46	48	50	52
		30Pa	40	42	44	46	47	48	48	50	52	54
		50Pa	42	44	46	47	49	50	50	52	54	56
Dimension	Length(mm)		660	760	860	960	1060	1160	1460	1460	1760	1960
	Width(mm)		470	470	470	470	470	470	470	470	470	470
	Height(mm)		236	236	236	236	236	236	236	236	236	236
Net weight	kg		14.8	18.5	20.7	22.8	23.8	29	33.2	36.2	42.8	47.2
Water pipe in/out			DN20
Drain pipe			DN20

3rows/4rows
Model			08	10	12	14	16	18	20
Air Flow (m3 /h)	High		1360	1700	2040	2380	2720	3060	3400
	Medium high		1360	1700	2040	2380	2720	3060	3400
	Medium		950	1190	1430	1670	1900	2140	2380
ESP (Pa)	High		75	75	85	85	100	100	120
	Medium high		50	50	50	50	60	60	100
	Medium		37	37	42	42	49	49	49
Cooling capacity (kW)	3 ROWS	TH	6.89	8.62	10.6	12.31	13.5	15.51	18.39
	3 ROWS	SH	5.51	6.91	8.24	9.58	10.55	12.15	17.19
	4 ROWS	TH	8.35	10.44	12.92	15	16.7	19.12	21,21
	4 ROWS	SH	6.18	7.76	9.31	10.83	12.14	13.98	16.28
Heating capacity (kW)	3 ROWS		12.54	15.45	19.07	22.02	24.58	27.98	30.8
Heating capacity (kW)	4 ROWS		14.19	17.74	21.97	25.5	28.72	32.51	36.47
Water flow (L/S)	3 ROWS		0.333	0.416	0.512	0.594	0.652	0.749	0.83
Water flow (L/S)	4 ROWS		0.403	0.504	0.624	0.724	0.806	0.923	1.024
Water pressure drop (Kpa)	3 ROWS		23.5	36	35	42	31	39	43
Water pressure drop (Kpa)	4 ROWS		24	37	40	50	30	38	42
Noise level dB(A)	/		51	53	57	58	60	61	61
Coil	Max working pressure		1.6Mpa
Coil	In/out water pipe (inch)		1	1	1	1	1½	1½	1½
Motor	Type		3-speed
	Quantity		1	1	1	1	1	1	1
	Input power (W)		286	337	410	580	657	750	810
Fan	Type		double inlet centrifugal fan
Fan	Quantity		2	2	2	2	2	2	2
Drain pan	Type		one-time punching forming+electrostatic spraying
Drain pan	Drain pipe size		R¾’’
Dimension	Length		1180	1180	1370	1370	1370	1500	1500
	Width		612	612	612	612	612	612	612
	Height		340	340	340	340	340	340	340
Net weight	3 ROWS		38	38	43	43	43	54	54
Net weight	4 ROWS		42	42	48	48	48	60	60

კონსტრუქცია და ჩარჩო
პანელები და ჩარჩო დამზადებულია გალვანიზებული ფოლადისგან, სპეციალურად დამუშავებული როგორც აქსესუარების, ასევე თვითონ აგრეგატის დამაგრებისთვის.

მაღალი ეფექტურობის თბომცვლელი
თბომცვლელი შედგება ალუმინის ფურცლებში რამდენიმე რიგად გატარებული სპილენძის უწყვეტი მილებისგან. შეერთებებისთვის გამოყენებულია სპილენძის თავები შიდა ხრახნით (დედალი ფიტინგები), რომლებიც აღჭურვილია მარტივად ხელმისაწვდომი ჰაერის გამშვები და დრენაჟის სარქველებით.

დაბალი ხმაურის დონე
მყარად მობოლტილი პანელი და ვენტილატორების დინამიკური და სტატიკური დაბალანსება მნიშვნელოვნად ამცირებს ვიბრაციასა და ხმაურს. შიდა მაღალი ხარისხის საიზოლაციო მასალასთან ერთად უზრუნველყოფს გამორჩეულად წყნარ მუშაობას.

მრავალმხრივი სტატიკური წნევის (ESP) არჩევანი
სტანდარტული აგრეგატები ხელმისაწვდომია 12/30/50 Pa სტატიკური წნევით და ადაპტირებულია სხვადასხვა დანიშნულებისთვის.

ვენტილატორი
ვენტილატორის ბლოკი შედგება ორმაგი შეწოვის ცენტრიდანული ვენტილატორებისგან ალუმინის იმპელერებითა და სამსიჩქარიანი ძრავებით. თითოეული ვენტილატორის კომპლექტი დინამიკურად დაბალანსებულია.

დრენაჟის დაფა
თბოიზოლირებული დრენაჟის დაფა, რომელიც დამზადებულია პროფესიონალური შედუღების ტექნოლოგიით, ეფექტურად აგროვებს კონდენსატს და იცავს გაჟონვისგან.

ფილტრი
ფილტრი დამზადებულია ალუმინის ბადისგან და ალუმინის ჩარჩოსგან. მარტივია როგორც გაწმენდა, ასევე შეცვლა.

დამატებითი ოფციები
