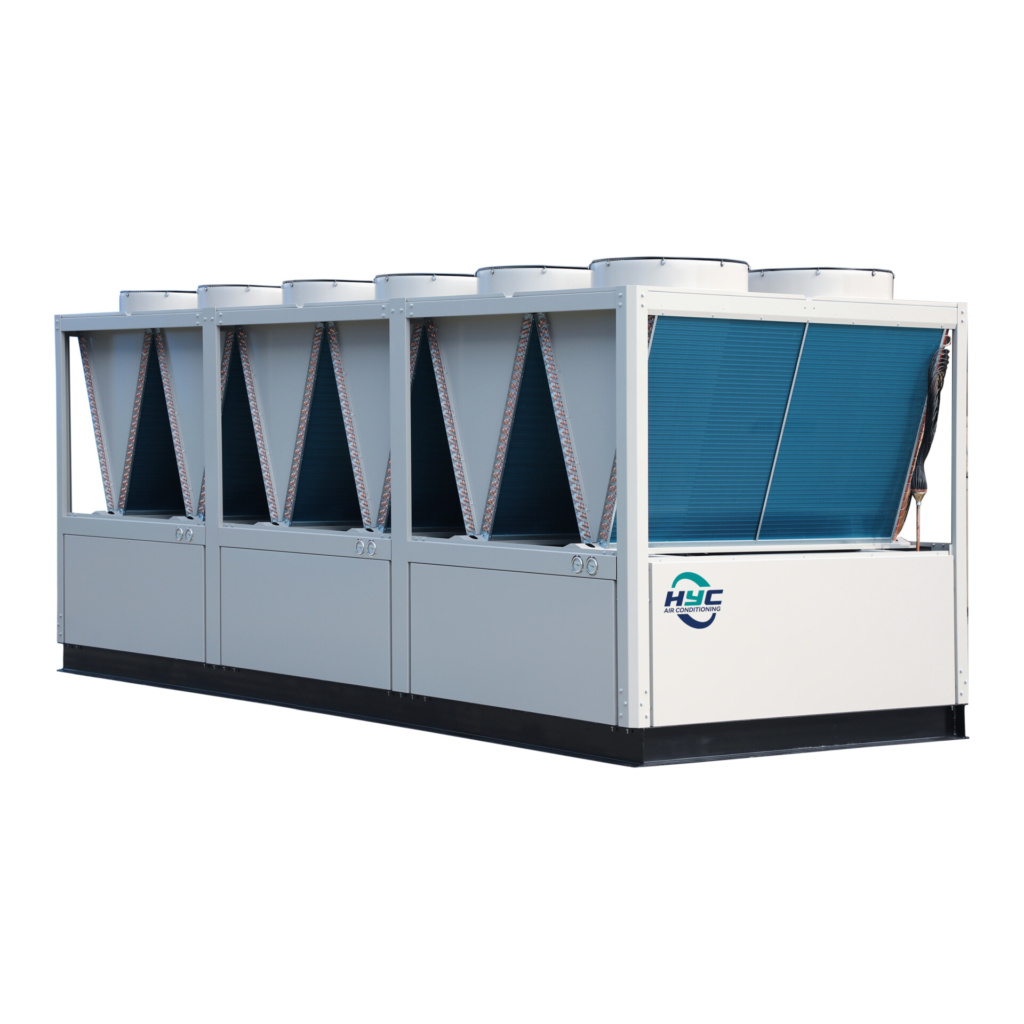

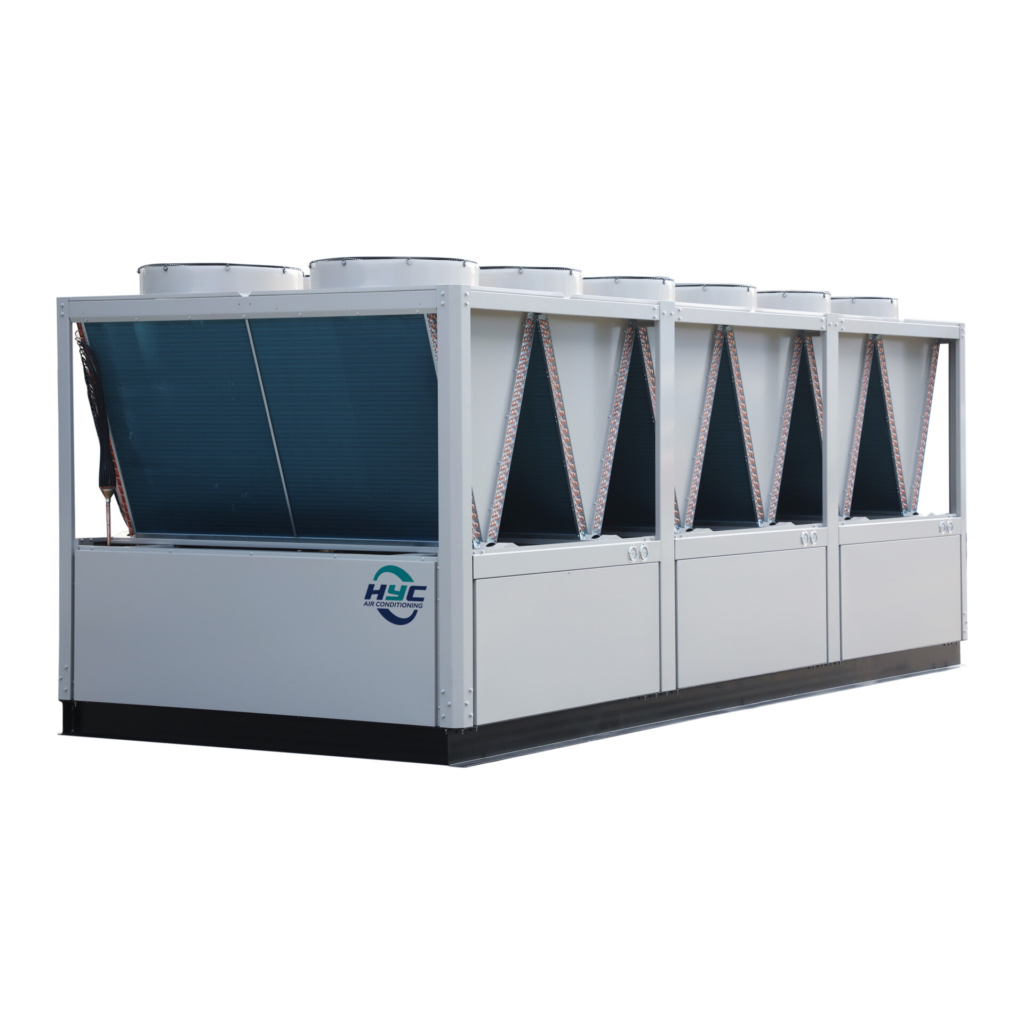

ხრახნული ჩილერი ჰაერის გაგრილებით


Model		90	120	140	190	210	240	290	330	380
Model		90	120	140	190	210	240	290	330	380
Rated cooling capacity	kW	320	420	500	660	744	822	1000	1160	1320
Cooling power unit	kW	90 .3	1 22.4	134.3	186.0	212.8	224.6	268.6	320.3	371.9
Rated heating capacity	kW	315	420	500	634	739	817	1000	1134	1268
Heating power unit	kW	87.9	122.4	1391	175.7	210 3	227.0	278.2	314.8	351.4
Power supply	/	380-415V / 3PH /50HZ
Refrigerant circuit qty	EA	1	1	1	2	2	2	2	3	3
Compressor
Type	/	Semi-hermetic screw
Quantity	EA	1	1	1	2	2	2	2	3	3
Condensor
Fan quantity	EA	6	8	10	12	14	16	20	22	24
Fan power	kW	10.3	13.7	17.2	20.3	24.0	27.5	34.4	37.5	40.6
Air flow	L/S	27660	36112	45139	54168	63772	72799	90278	99307	108336
Evaporator
Type	/	Shell and tube heat exchanger
Water pressure drop	kPa	21.6	23.0	23.3	25.8	29.3	21.6	23.3	25.8	25.8
Water flow	L/S	1 5 . 3	20. 1	23.8	31.4	35.4	39.1	47.6	55.2	62.8
Water pipe	DN	150	150	150	150	150	150*2	150*2	150*2	150*2
Unit dimension
Length	mm	3830	4800	6000	7190	8380	9820	11990	13180	14380
Width	mm	2250	2250	2250	2250	2250	2250	2250	2250	2250
Height	mm	2317	2317	2317	2317	2317	2317	2317	2317	2317
Unit weight
Net weight	kg	3953	5366	5783	7486	8919	9736	11566	13269	14972
Running weight	kg	4023	5445	5877	7605	9054	9900	11754	13482	15210
Noise level	DB(A)	78	80	83	79	81	81	82	84	84

ხრახნული კომპრესორი

ყველა მოდელი აღჭურვილია ნახევრად ჰერმეტული ხრახნული (screw) კომპრესორით.
თითოეული კომპრესორი მოიცავს ქეისის გათბობას და ინტეგრირებულ ელექტრონულ დაცვას.
ენერგიის საფეხუროვანი ან უწყვეტი მართვა ერგება სხვადასხვა სიმძლავრის საჭიროებებს.

ევაპორატორი (ამაორთქლებელი)

ევაპორატორი წარმოადგენს მაღალი ეფექტურობის ჰორიზონტალურ ტიპის მილაკ-გარსაცმის თბომცვლელს (Shell and Tube) — სტაბილური, დაბალი წინაღობითა და ეფექტური სითბოს გაცვლის უნარით.

კონდენსატორი

კონდენსატორი დამზადებულია ლურჯი ფერის მექანიკურად გაფართოვებულ ჰიდროფილურ ალუმინის ფირფიტებში გატარებული შიდა ხრახნიანი სპილენძის უწყვეტი მილებით.
დაბალი ხმაურისა და ენერგოეფექტურობის მქონე აქსიალური ვენტილატორი უზრუნველყოფს აგრეგატის ხანგრძლივ მუშაობას.

მაცივარაგენტული წრე

საცირკულაციო წრე მოიცავს: მაყურებელ შუშას, მშრალ ფილტრს, მაღალი და დაბალი წნევის მანომეტრებს, სოლენოიდურ სარქველს, ელექტრონულ გაფართოების სარქველს, წნევის სენსორებს და დამცავ სარქველს.

ელექტრული პანელი

პანელი შედგება კომპრესორისა და ვენტილატორის კონტაქტორებისგან, დამცავი ავტომატებისგან, ფაზების მიმდევრობის რელესგან და მიკროპროცესორისგან ფუნქციური დისპლეით (მხოლოდ მთავარი ან კომპლექსური აგრეგატისთვის).
ავტომატური ფუნქციონირება ამცირებს ტექნიკური მომსახურების ხარჯებს.

მართვის სისტემა

თითოეული აგრეგატი აღჭურვილია ცნობილი ბრენდის PLC სისტემით, რომელიც უზრუნველყოფს ზუსტ და სტაბილურ მართვას გრძელვადიან რეჟიმში.
სისტემას გააჩნია კომუნიკაციის სრულყოფილი ფუნქცია, რაც აადვილებს შენობის მართვის სისტემასთან (BMS) ინტეგრაციას.
